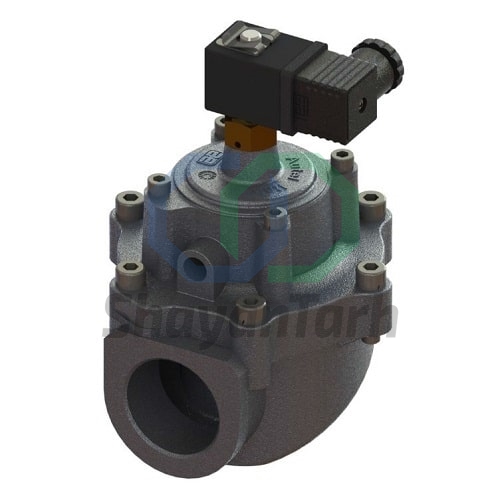

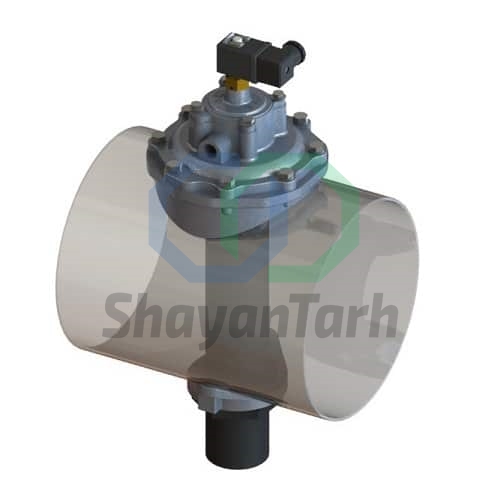

شیر دیافراگمی

شیربرقی یکی از مهمترین اجزای سیستم بگ‌فیلتر یا بگ‌هاوس است. انتخاب صحیح و درست شیربرقی از جایگاه و اهمیت ویژه‌ای برخوردار بوده و موجب کاهش هزینه‌های تعمیرات و نگهداری سیستم تهویه و بگ‌فیلتر می‌گردد. جت‌پالس، شیرهای برقی غیرمستقیمی هستند که مخصوصاً برای سیستم‌های جمع‌کننده گرد و غبار طراحی شده‌اند. هنگامی‌که برق شیر جت‌پالس، روشن می‌شود، هوای حبس شده بالای دیافراگم به سرعت تخلیه می‌شود و باعث ایجاد اختلاف فشار بالا در سراسر دیافراگم می‌شود. بدین‌ترتیب دیافراگم به طور ناگهانی باز می‌شود. هنگامی که برق شیر جت‌پالس، قطع می‌شود، هوا از طریق یک سوراخ به محفظه بالای دیافراگم خارج می‌شود که فشار را متعادل می‌کند و فوراً شیر را می‌بندد. باز و بسته شدن سریع شیر برای نظافت موثر فیلترها و مصرف اقتصادی هوای فشرده از اهمیت بالایی برخوردار است.

پارامترهای اصلی که بر انتخاب شیر جت‌پالس جت تأثیر می‌گذارند به شرح زیر است :

• حجم مخزن: مقدار حجم هوای ذخیره شده در مخزن تغذیه که به اندازه سوپاپ بستگی دارد.

• فشار مخزن: فشار هوا در مخزن که فشار ورودی شیر نیز می‌باشد.

• حداکثر فشار مجاز: حداکثر فشار خط یا سیستم برای عملکرد ایمن.

• طول پالس الکتریکی: زمانی که شیر در طی آن انرژی می‌گیرد.

• طول پالس کل: زمان بین باز شدن شیر و بسته شدن آن.

• فشار پیک: حداکثر فشاری که در انتهای لوله دمنده حاصل می‌شود که موج ضربه را ایجاد می‌کند.

• مخزن افت فشار: تفاوت فشار مخزن قبل و بعد از موج ضربه.

• نسبت عملکرد: نسبت بین فشار مخزن و فشار حداکثر بر حسب درصد. مقدار این پارامتر به کیلوولت شیر و زمان باز شدن بستگی دارد.

• حجم در هر پالس: حجم هوا در فشار اتمسفر که از شیر در هر پالس عبور می‌‌کند. هر چه این پارامتر بیشتر باشد، کیسه‌های فیلتر بهتر تمیز می‌شوند و کیسه‌های بیشتری را می‌توان در هر شیر تمیز کرد.
